تفاصيل المنتج:
|

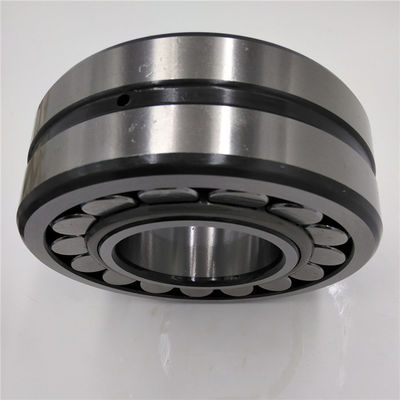

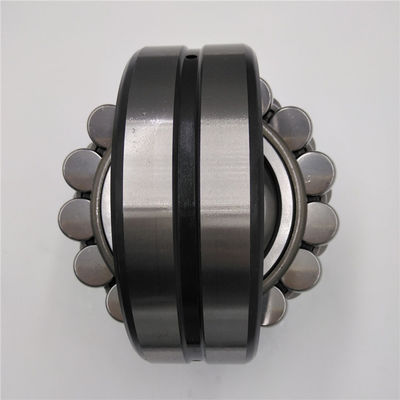

مادة: | 22326 CC / W33 | بناء: | أسطوانة كروية |
---|---|---|---|
يكتب: | أسطواني | قفص: | CC CA MB CAK |
طلب:: | كسارة ، آلة طحن ، آلة ثقيلة | رمز النظام المنسق: | 8482300000 |
تسليط الضوء: | صف مزدوج قفص الصلب أسطواني,كروية الصلب قفص أسطواني,تحمل 22326 CC / W33 |
محامل كرويةمع بكرتين ، تتحمل بشكل أساسي حمولة شعاعية ، ولكن يمكنها أيضًا تحمل الحمل المحوري في أي اتجاه.قدرة تحميل شعاعية عالية ، مناسبة بشكل خاص للأحمال الثقيلة أو الاهتزازات ، ولكنها لا تتحمل الحمل المحوري النقي.هذا النوع من مجرى السباق الدائري الخارجي هو شكل كروي ، وبالتالي فإن الأداء الجيد لمحاذاته الذاتية ، يمكن أن يعوض خطأ التركيز.
هناك نوعان من الأسطوانة الكروية المتناظرة ، وهناك مسار دائري كروي خارجي مشترك ، والحلقة الداخلية المحمل بزاوية إمالة محورين للمسار ، تتماشى مع الأداء الجيد ، عندما تكون قوة المحور مثنية أو تثبيت قلب مختلف لا يزال يتحمل الاستخدام العادي ، يتباين مركز النقل مع نطاق حجم المحمل ، ويسمح بالمحاذاة بشكل عام من 1 إلى 2.5 درجة من قدرة تحمل الحمولة من النوع الأكبر ، بالإضافة إلى الأحمال الشعاعية ولكن أيضًا قيد التنفيذ خارج دور الحمل المحوري ، مع مقاومة تأثير جيدة ، بشكل عام ، سمحت محامل الأسطوانة ذاتية المحاذاة بسرعة العمل أقل من السرعة المنخفضة.
C (J) ، EC (J) .CA ، ECA ، CAF ، CAFA ، إلخ
1.CA: قفص نحاسي متكامل ، بكرات متناظرة صف مزدوج ، ركوب حلقة داخلية
2.MA: قفص نحاسي متكامل ، بكرات متناظرة صف مزدوج ، ركوب الحلقة الخارجية
3.MB: قفص نحاسي من قطعتين ، بكرات غير متماثلة صف مزدوج ، ركوب حلقة داخلية
4.CC: قفص فولاذي من قطعتين ، بكرات متناظرة صف مزدوج ، ركوب حلقة داخلية
5.CTN1: بكرات متناظرة صف مزدوج ، قفص من النايلون
6.K: تحمل التجويف المستدق ، الاستدقاق هو 1:12
7.K30: تحمل تتحمل مدبب ، تفتق هو 1: 3
تطبيق محمل كروي ذاتي المحاذاة:
1. المطابع ، مصانع الورق أو الطلاء في التنفيذ عالي الدقة
2. ظروف تشغيل شاقة للغاية ، مثل العجلات المستمرة
3. تطبيقات درجات الحرارة العالية
4. تصاعد مع تناسب فضفاضة على رقاب لفة
5. عربات السكك الحديدية
محامل NO. |
د / مم |
د / مم |
ب / مم |
ج / كيلو نيوتن |
C0 / كيلو نيوتن |
الوزن / كجم |
22326 CC / W33 |
130 |
280 |
93 |
1120 |
1320 |
29 |
22326 CCJA / W33VA405 |
130 |
280 |
93 |
1120 |
1320 |
29 |
22326 CCK / W33 |
130 |
280 |
93 |
1120 |
1320 |
28.5 |
22326 CCKJA / W33VA405 |
130 |
280 |
93 |
1120 |
1320 |
28.5 |
23028 CC / W33 |
140 |
210 |
53 |
465 |
680 |
6.55 |
23028 CCK / W33 |
140 |
210 |
53 |
465 |
680 |
6.35 |
24028 CC / W33 |
140 |
210 |
69 |
570 |
900 |
8.55 |
24028 CCK30 / W33 |
140 |
210 |
69 |
570 |
900 |
8.4 |
24028-2CS2 / VT143 |
140 |
210 |
69 |
570 |
900 |
8.55 |
23128 CC / W33 |
140 |
225 |
68 |
630 |
900 |
10.5 |
23128 CCK / W33 |
140 |
225 |
68 |
630 |
900 |
10 |
24128 CC / W33 |
140 |
225 |
85 |
765 |
1160 |
13.5 |
24128 CCK30 / W33 |
140 |
225 |
85 |
765 |
1160 |
13.5 |
24128-2CS2 / VT143 |
140 |
225 |
85 |
765 |
1160 |
13.5 |
22228 CC / W33 |
140 |
250 |
68 |
710 |
900 |
14 |
22228 CCK / W33 |
140 |
250 |
68 |
710 |
900 |
13.5 |
23228 CC / W33 |
140 |
250 |
88 |
915 |
1250 |
19 |
23228 CCK / W33 |
140 |
250 |
88 |
915 |
1 ضد 50 |
18.5 |
