تفاصيل المنتج:
|
| نموذج: | NJ326 NJ328 NJ330 | تشحيم: | شحم الزيت |
|---|---|---|---|
| بناء: | إسطواني | اهتزاز: | V1 V2 V3 V4 |
| رمز النظام المنسق: | 8482500090 | قفص: | نحاس (نحاس) ، فولاذ ، نايلون |
| دقة: | P0 P6 P5 P4 P2 | صلابة: | 60-64 HRC |
| تسليط الضوء: | NJ330 أسطواني أسطواني,NJ328 أسطواني أسطواني |
||

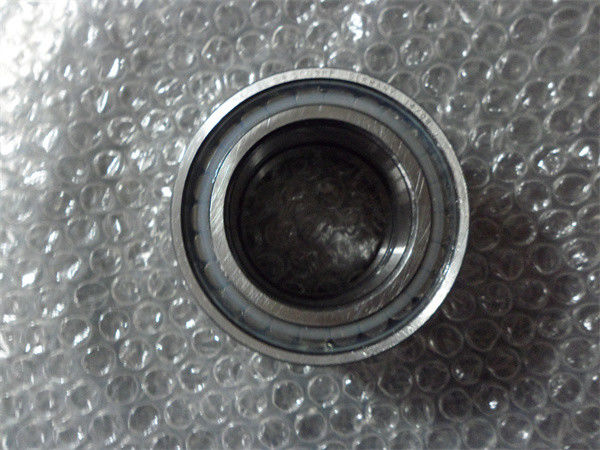

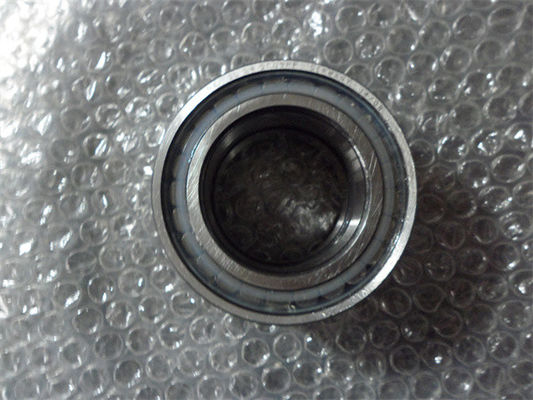

محامل أسطوانية تنتمي إلى محامل قابلة للفصل ، مع طريقة سهلة للتركيب والتفكيك.يمكن تصنيفها إلى صف واحد وصفوف مزدوجة وأربعة صفوف.وفقًا للضلع المختلف للحلقة ، يمكن تقسيم محامل الأسطوانة الأسطوانية أحادية الصف إلى سلسلة N ، وسلسلة NU ، وسلسلة NF ، وسلسلة NUP وما إلى ذلك.تحمل محامل أسطوانية أحمالًا شعاعية ثقيلة جدًا.
هناك أنواع مختلفة تم تحديدها على أنها NU و NJ و NUP و N و NF (للمحامل أحادية الصف) و NNU و
و NN (للمحامل ذات الصفين حسب التصميم أو عدم وجود أضلاع جانبية).
الحلقات الخارجية والداخلية من جميع الأنواع قابلة للفصل.
الأنواع NU و N و NNU و NN مناسبة كمحامل ذات نهاية حرة.يمكن أن يحافظ النوعان NJ و NF على أحمال محورية محدودة في اتجاه واحد.يمكن استخدام أنواع NH و NUP كمحامل ذات نهاية ثابتة.
تتكون محامل البكرات الأسطوانية من نوع NH من محامل بكرات أسطوانية من النوع NJ وأطواق دفع من النوع HJ على شكل L.
يجب تثبيت الضلع المفكوك للحلقة الداخلية لمحمل أسطواني أسطواني من نوع NUP بحيث يكون الجانب المحدد بالخارج.
|
تحمل نموذج |
ضياء الداخلية (مم) |
ديا الخارجي (مم) |
سماكة (مم) |
وزن (كلغ) |
| NJ303 | 17 | 47 | 14 | 0.12 |
| NJ304 | 20 | 52 | 15 | 0.17 |
| NJ305 | 25 | 62 | 17 | 0.29 |
| NJ306 | 30 | 72 | 19 | 0.41 |
| NJ307 | 35 | 80 | 21 | 0.55 |
| NJ308 | 40 | 90 | 23 | 0.75 |
| NJ309 | 45 | 100 | 25 | 1.05 |
| NJ310 | 50 | 110 | 27 | 1.15 |
| NJ311 | 55 | 120 | 29 | 1.50 |
| NJ312 | 60 | 130 | 31 | 1.90 |
| NJ313 | 65 | 140 | 33 | 2.30 |
| NJ314 | 70 | 150 | 35 | 2.80 |
| NJ315 | 75 | 160 | 37 | 3.35 |
| NJ316 | 80 | 170 | 39 | 4.00 |
| NJ317 | 85 | 180 | 41 | 4.80 |
| NJ318 | 90 | 190 | 43 | 5.55 |
| NJ319 | 95 | 200 | 45 | 6.45 |
| NJ320 | 100 | 215 | 47 | 7.65 |
| NJ321 | 105 | 225 | 49 | 9.00 |
| NJ322 | 110 | 240 | 50 | 11.1 |
| NJ324 | 120 | 260 | 55 | 13.5 |
| NJ326 | 130 | 280 | 58 | 18.4 |
| NJ328 | 140 | 300 | 62 | 23.0 |
| NJ330 | 150 | 320 | 65 | 28.0 |
| NJ332 | 160 | 340 | 68 | 33.5 |
| NJ334 | 170 | 360 | 72 | 38.6 |
| NJ336 | 180 | 380 | 75 | 44.6 |
| NJ340 | 200 | 420 | 80 | 58.1 |
