تفاصيل المنتج:
|
نموذج: | NJ307 NJ308 NJ309 NJ310 | بناء: | أسطوانة أسطوانية |
---|---|---|---|
دقة: | P0 P6 P5 P4 P2 | اهتزاز: | V1 V2 V3 V4 |
مسلسل: | NJ NU NUP N NF NN NNU | قفص: | نحاس (نحاس) ، فولاذ ، نايلون |
رمز النظام المنسق: | 8482500090 | صلابة: | 60-64 HRC |
تسليط الضوء: | NJ310 أسطواني أسطواني,NJ307 أسطواني أسطواني,NJ308 تحمل |

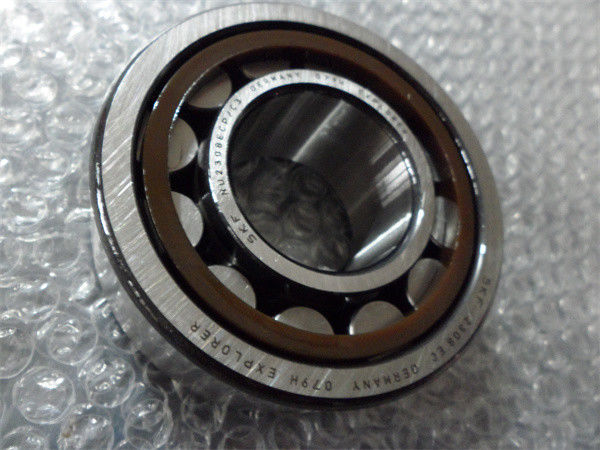

محامل أسطوانية تنتمي إلى محامل قابلة للفصل ، مع طريقة سهلة للتركيب والتفكيك.يمكن تصنيفها إلى صف واحد وصفوف مزدوجة وأربعة صفوف.وفقًا للضلع المختلف للحلقة ، يمكن تقسيم محامل الأسطوانة الأسطوانية أحادية الصف إلى سلسلة N ، وسلسلة NU ، وسلسلة NF ، وسلسلة NUP وما إلى ذلك.تحمل محامل أسطوانية أحمالًا شعاعية ثقيلة جدًا.
هناك أنواع مختلفة تم تحديدها على أنها NU و NJ و NUP و N و NF (للمحامل أحادية الصف) و NNU و
و NN (للمحامل ذات الصفين حسب التصميم أو عدم وجود أضلاع جانبية).
الحلقات الخارجية والداخلية من جميع الأنواع قابلة للفصل.
الأنواع NU و N و NNU و NN مناسبة كمحامل ذات نهاية حرة.يمكن أن يحافظ النوعان NJ و NF على أحمال محورية محدودة في اتجاه واحد.يمكن استخدام أنواع NH و NUP كمحامل ذات نهاية ثابتة.
تتكون محامل البكرات الأسطوانية من نوع NH من محامل بكرات أسطوانية من النوع NJ وأطواق دفع من النوع HJ على شكل L.
يجب تثبيت الضلع المفكوك للحلقة الداخلية لمحمل أسطواني أسطواني من نوع NUP بحيث يكون الجانب المحدد بالخارج.
تحمل نموذج |
ضياء الداخلية (مم) |
ديا الخارجي (مم) |
سماكة (مم) |
وزن (كلغ) |
NJ303 | 17 | 47 | 14 | 0.12 |
NJ304 | 20 | 52 | 15 | 0.17 |
NJ305 | 25 | 62 | 17 | 0.29 |
NJ306 | 30 | 72 | 19 | 0.41 |
NJ307 | 35 | 80 | 21 | 0.55 |
NJ308 | 40 | 90 | 23 | 0.75 |
NJ309 | 45 | 100 | 25 | 1.05 |
NJ310 | 50 | 110 | 27 | 1.15 |
NJ311 | 55 | 120 | 29 | 1.50 |
NJ312 | 60 | 130 | 31 | 1.90 |
NJ313 | 65 | 140 | 33 | 2.30 |
NJ314 | 70 | 150 | 35 | 2.80 |
NJ315 | 75 | 160 | 37 | 3.35 |
NJ316 | 80 | 170 | 39 | 4.00 |
NJ317 | 85 | 180 | 41 | 4.80 |
NJ318 | 90 | 190 | 43 | 5.55 |
NJ319 | 95 | 200 | 45 | 6.45 |
NJ320 | 100 | 215 | 47 | 7.65 |
NJ321 | 105 | 225 | 49 | 9.00 |
NJ322 | 110 | 240 | 50 | 11.1 |
NJ324 | 20 | 260 | 55 | 13.5 |
NJ326 | 130 | 280 | 58 | 18.4 |
NJ328 | 140 | 300 | 62 | 23.0 |
NJ330 | 150 | 320 | 65 | 28.0 |
NJ332 | 160 | 340 | 68 | 33.5 |
NJ334 | 170 | 360 | 72 | 38.6 |
NJ336 | 180 | 380 | 75 | 44.6 |
NJ340 | 200 | 420 | 80 | 58.1 |
