تفاصيل المنتج:
|
| نموذج: | N211 N212 N213 N214 N215 | يكتب: | أسطواني أسطواني |
|---|---|---|---|
| البعد: | 55x100x21 ملم | تخليص: | C0 ، C3 ، C4 ، C5 |
| التعبئة: | أنبوب ، مربع واحد ، تغليف التغليف | قفص: | نحاس صلب نايلون |
| دقة: | ABCE-1 ABCE-3 ABCE-5 ABCE-7 | ضمان: | 50000 كيلومتر أو سنة واحدة |
| تسليط الضوء: | N214 أسطواني أسطواني,N213 أسطواني أسطواني,N215 تحمل |
||

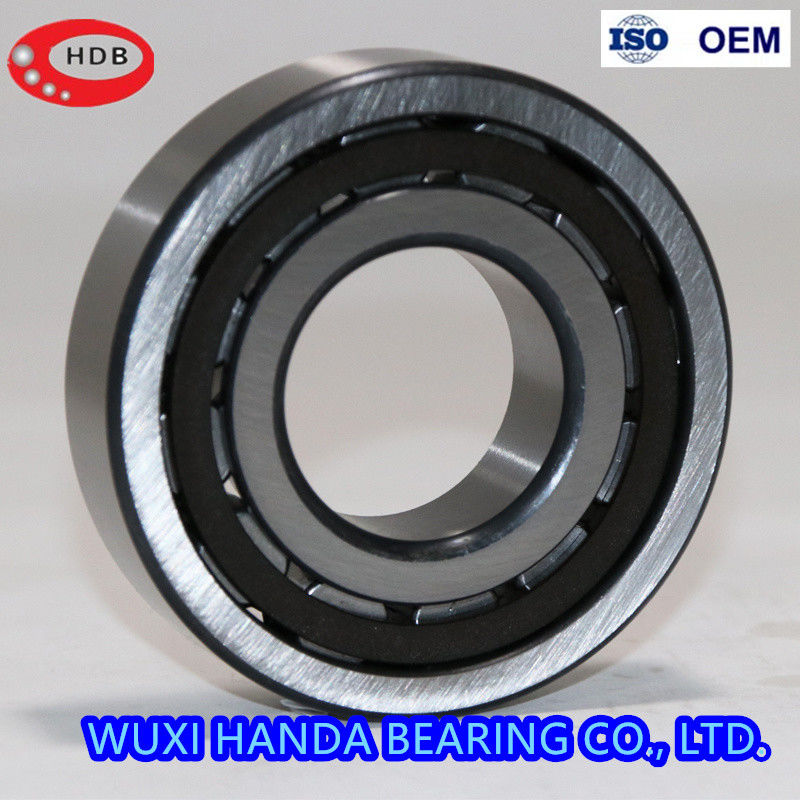

N211 N212 N213 N214 N215 أسطواني أسطواني 55x100x21mm ECP ECJ ECM الوزن 0.626 كجم
تكون البكرات الأسطوانية على اتصال خطي مع المجاري المائية.لديهم قدرة تحميل شعاعي عالية ومناسبة للسرعات العالية.هناك أنواع مختلفة تم تحديدها على أنها NU و NJ و NUP و N و NF (للمحامل أحادية الصف) و NNU و NN (للمحامل ذات الصف المزدوج اعتمادًا على التصميم أو عدم وجود الأضلاع الجانبية).
سلسلة N -محامل تصميم N عبارة عن محمل أسطواني أسطواني صف واحد ولها ضلعان ثابتان على الحلقة الداخلية التي تحتفظ بالبكرات والقفص وحلقة خارجية ملساء.يسمح هذا التصميم بإزاحة محورية في حدود معينة ، للعمود فيما يتعلق بالإسكان.لذلك ، يتم استخدام محامل المتداول من السلسلة N في وحدات تحمل غير محددة الموقع.أيضًا ، لا تتمتع محامل السلسلة N فعليًا بقدرة دفع.
سلسلة NU -هي محامل أسطوانية أحادية الصف ولها ضلعان ثابتان على الحلقة الخارجية وحلقة داخلية ناعمة واحدة.يسمح هذا التصميم بإزاحة محورية في حدود معينة ، للعمود فيما يتعلق بالإسكان.لذلك ، يتم استخدام محامل المتداول من سلسلة NU في وحدات تحمل غير محددة الموقع.أيضًا ، لا تتمتع محامل السلسلة NU بقدرة دفع تقريبًا.
سلسلة NJ- هي محامل أسطوانية أحادية الصف ولها ضلعان ثابتان على الحلقة الخارجية وضلع ثابت على الحلقة الداخلية يمكن أن يوجه العمود في اتجاه واحد (محوريًا).
سلسلة NUP- هي محامل أسطوانية أحادية الصف ولها ضلعان ثابتان على الحلقة الخارجية وعلى الحلقة الداخلية ، ضلع ثابت وغسالة داعمة.بهذه الطريقة يمكن استخدامها كمحامل تحديد وتوجيه العمود محوريًا في كلا الاتجاهين.
سلسلة RNU -هي محامل أسطوانية أحادية الصف ولها ضلعان ثابتان على الحلقة الخارجية وليس لها حلقة داخلية.بدلاً من ذلك ، يستخدم العمود كطريق سباق متعارض.
سلسلة NF- قادر أيضًا على حمل أحمال الدفع العرضية ، ويتميز هذا النوع من المحامل بضلعين متكاملين على الحلقة الداخلية وضلع واحد على الحلقة الخارجية.
سلسلة NN -محامل تصميم NN عبارة عن محمل أسطواني أسطواني مزدوج الصف ولها ثلاثة أضلاع ثابتة على الحلقة الداخلية التي تحتفظ بالبكرات والقفص وحلقة خارجية ناعمة واحدة.يسمح هذا التصميم بإزاحة محورية في حدود معينة ، للعمود فيما يتعلق بالإسكان.لذلك ، يتم استخدام محامل المتداول من السلسلة N في وحدات تحمل غير محددة الموقع.أيضًا ، لا تتمتع محامل السلسلة NN بقدرة دفع تقريبًا.
سلسلة NNU- محامل أسطوانية مزدوجة الصف ولها ثلاثة أضلاع ثابتة على الحلقة الخارجية وحلقة داخلية ملساء.يسمح هذا التصميم بإزاحة محورية في حدود معينة ، للعمود فيما يتعلق بالإسكان.لذلك ، يتم استخدام محامل المتداول من سلسلة NU في وحدات تحمل غير محددة الموقع.أيضًا ، لا تتمتع محامل السلسلة NNU بقدرة دفع تقريبًا.
| تحمل رقم | لا قديم. | د / مم | د / مم | ب / مم | الوزن / كجم |
| N202 | 2202 | 15 | 35 | 11 | 0.047 |
| N203 | 2203 | 17 | 40 | 12 | 0.067 |
| N204 | 2204 | 20 | 47 | 14 | 0.11 |
| N205 | 2205 | 25 | 52 | 15 | 0.13 |
| N206 | 2206 | 30 | 62 | 16 | 0.2 |
| N207 | 2207 | 35 | 72 | 17 | 0.29 |
| N208 | 2208 | 40 | 80 | 18 | 0.37 |
| N209 | 2209 | 45 | 85 | 19 | 0.423 |
| N210 | 2210 | 50 | 90 | 20 | 0.46 |
| N211 | 2211 | 55 | 100 | 21 | 0.626 |
| N212 | 2212 | 60 | 110 | 22 | 0.802 |
| N213 | 2213 | 65 | 120 | 23 | 1 |
| N214 | 2214 | 70 | 125 | 24 | 1.1 |
| N215 | 2215 | 75 | 130 | 25 | 1.21 |
| N216 | 2216 | 80 | 140 | 26 | 1.47 |
| N217 | 2217 | 85 | 150 | 28 | 1.83 |
| N218 | 2218 | 90 | 160 | 30 | 2.25 |
| N219 | 2219 | 95 | 170 | 32 | 2.72 |
| N220 | 2220 | 100 | 180 | 34 | 3.45 |
| N221 | 2221 | 105 | 190 | 36 | 4.33 |
| N222 | 2222 | 110 | 200 | 38 | 5.02 |
| N224 | 2224 | 120 | 215 | 40 | 6.11 |
| N226 | 2226 | 130 | 230 | 40 | 7.08 |
| N228 | 2228 | 140 | 250 | 42 | 9.14 |
| N230 | 2230 | 150 | 270 | 45 | 11.6 |
| N232 | 2232 | 160 | 290 | 48 | 14.3 |
| N234 | 2234 | 170 | 310 | 52 | 18.2 |
| N236 | 2236 | 180 | 320 | 52 | 19.7 |
| N238 | 2238 | 190 | 340 | 55 | 22.9 |
| N240 | 2240 | 200 | 360 | 58 | 26.8 |
| N244 | 2244 | 220 | 400 | 65 | 36.7 |
المحركات الكبيرة ، مغازل أدوات الماكينة ، أعمدة الدعم الأمامية والخلفية للمحرك ، دعم عمود صندوق القطار والحافلة ، محرك الديزل
العمود المرفقي ، علبة تروس السيارات والجرارات ، محرك الاحتراق الداخلي ، المولد ، التوربينات الغازية ، المخفض ، مطحنة الدرفلة ، شاشة الاهتزاز وآلات الرفع والنقل
