تفاصيل المنتج:
|
| نموذج: | NJ236EM1 NJ238 NJ240 | منتج: | أسطواني أسطواني |
|---|---|---|---|
| مادة: | حديد مقوى | عدد الصفوف: | صف واحد |
| مقاس: | 180 * 320 * 52 ملم | قفص: | نحاس نايلون فولاذ |
| دقة: | P0 P6 P5 P4 P2 | صلابة: | 60-64 HRC |
| تسليط الضوء: | NJ240 أسطواني أسطواني,NJ238 أسطواني أسطواني |
||

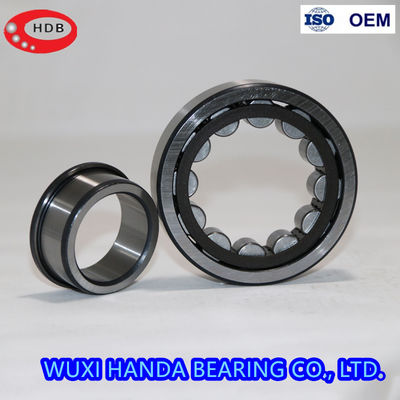

أسطواني أسطواني NJ236EM1 NJ238 NJ240 للآلات الهندسية حجم 180x320x52 مم
محامل أسطوانية ،تكون البكرات الأسطوانية على اتصال خطي مع المجاري المائية.لديهم قدرة تحميل شعاعي عالية ومناسبة للسرعات العالية.
صف واحد أسطواني أسطواني: سلسلة NU ، NJ ، NUP ، N.
محامل أسطوانية مزدوجة الصف: سلسلة NNU
أربعة صفوف أسطواني أسطواني: سلسلة FC
صف واحد محمل أسطواني كامل مكمل: سلسلة SL18 ، سلسلة SL 19
صف مزدوج محمل أسطواني كامل: سلسلة SL01 ، سلسلة SL02 ، سلسلة SL18.
3. مخطط حجم أسطواني أسطواني:
| تحمل رقم | د | د | ب |
| مم | مم | مم | |
| NJ202-E-TVP2 | 15 | 35 | 11 |
| NJ203-E-TVP2 | 17 | 40 | 12 |
| NJ204-E-TVP2 | 20 | 47 | 14 |
| NJ205-E-TVP2 | 25 | 52 | 15 |
| NJ206-E-TVP2 | 30 | 62 | 16 |
| NJ207-E-TVP2 | 35 | 72 | 17 |
| NJ208-E-TVP2 | 40 | 80 | 18 |
| NJ209-E-TVP2 | 45 | 85 | 19 |
| NJ210-E-TVP2 | 50 | 90 | 20 |
| NJ211-E-TVP2 | 55 | 100 | 21 |
| NJ212-E-TVP2 | 60 | 110 | 22 |
| NJ213-E-TVP2 | 65 | 120 | 23 |
| NJ214-E-TVP2 | 70 | 125 | 24 |
| NJ215-E-TVP2 | 75 | 130 | 25 |
| NJ216-E-TVP2 | 80 | 140 | 26 |
| NJ217-E-TVP2 | 85 | 150 | 28 |
| NJ218-E-TVP2 | 90 | 160 | 30 |
| NJ219-E-TVP2 | 95 | 170 | 32 |
| NJ220-E-TVP2 | 100 | 180 | 34 |
| NJ221-E-TVP2 | 105 | 190 | 36 |
| NJ222-E-TVP2 | 110 | 200 | 38 |
| NJ224-E-TVP2 | 120 | 215 | 40 |
| NJ226-E-TVP2 | 130 | 230 | 40 |
| NJ228-E-M1 | 140 | 250 | 42 |
| NJ230-E-M1 | 150 | 270 | 45 |
| NJ232-E-M1 | 160 | 290 | 48 |
| NJ234-E-M1 | 170 | 310 | 52 |
| NJ236-E-M1 | 180 | 320 | 52 |
| NJ238-E-M1 | 190 | 340 | 55 |
| NJ240-E-M1 | 200 | 360 | 58 |
| NJ244-E-M1 | 220 | 400 | 65 |
| NJ248-E-TB-M1 | 240 | 440 | 72 |
| NJ252-E-TB-M1 | 260 | 480 | 80 |
