تفاصيل المنتج:
|
نموذج: | NJ332 NJ334 | منتج: | أسطواني أسطواني |
---|---|---|---|
مخازن: | مخزون غني | اهتزاز: | V1 V2 V3 V4 |
تشحيم: | شحم الزيت | قفص: | نحاس (نحاس) ، فولاذ ، نايلون |
دقة: | P0 P6 P5 P4 P2 | صلابة: | 60-64 HRC |
تسليط الضوء: | NJ336 أسطواني أسطواني,NJ340 أسطواني أسطواني |

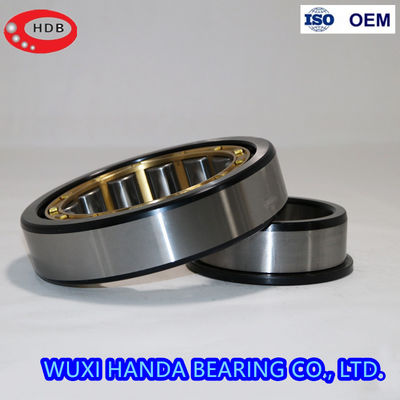

محامل أسطوانية هيالمحمل الذي تستخدم فيه الأسطوانات كعناصر متدحرجة بدلاً من الكرات في المحامل الكروية.على هذا النحو ، تحتوي البكرات على مساحة تلامس (خطية) أكبر مع الحلقة الخارجية ويتم توزيع الأحمال عبر سطح أوسع.
هناك أنواع مختلفة تم تحديدها على أنها NU و NJ و NUP و N و NF (للمحامل أحادية الصف) و NNU و
و NN (للمحامل ذات الصفين حسب التصميم أو عدم وجود أضلاع جانبية).
الحلقات الخارجية والداخلية من جميع الأنواع قابلة للفصل.
الأنواع NU و N و NNU و NN مناسبة كمحامل ذات نهاية حرة.يمكن أن يحافظ النوعان NJ و NF على أحمال محورية محدودة في اتجاه واحد.يمكن استخدام أنواع NH و NUP كمحامل ذات نهاية ثابتة.
تتكون محامل البكرات الأسطوانية من نوع NH من محامل بكرات أسطوانية من النوع NJ وأطواق دفع من النوع HJ على شكل L.
يجب تثبيت الضلع المفكوك للحلقة الداخلية لمحمل أسطواني أسطواني من نوع NUP بحيث يكون الجانب المحدد بالخارج.
تحمل نموذج |
ضياء الداخلية (مم) |
ديا الخارجي (مم) |
سماكة (مم) |
وزن (كلغ) |
NJ303 | 17 | 47 | 14 | 0.12 |
NJ304 | 20 | 52 | 15 | 0.17 |
NJ305 | 25 | 62 | 17 | 0.29 |
NJ306 | 30 | 72 | 19 | 0.41 |
NJ307 | 35 | 80 | 21 | 0.55 |
NJ308 | 40 | 90 | 23 | 0.75 |
NJ309 | 45 | 100 | 25 | 1.05 |
NJ310 | 50 | 110 | 27 | 1.15 |
NJ311 | 55 | 120 | 29 | 1.50 |
NJ312 | 60 | 130 | 31 | 1.90 |
NJ313 | 65 | 140 | 33 | 2.30 |
NJ314 | 70 | 150 | 35 | 2.80 |
NJ315 | 75 | 160 | 37 | 3.35 |
NJ316 | 80 | 170 | 39 | 4.00 |
NJ317 | 85 | 180 | 41 | 4.80 |
NJ318 | 90 | 190 | 43 | 5.55 |
NJ319 | 95 | 200 | 45 | 6.45 |
NJ320 | 100 | 215 | 47 | 7.65 |
NJ321 | 105 | 225 | 49 | 9.00 |
NJ322 | 110 | 240 | 50 | 11.1 |
NJ324 | 120 | 260 | 55 | 13.5 |
NJ326 | 130 | 280 | 58 | 18.4 |
NJ328 | 140 | 300 | 62 | 23.0 |
NJ330 | 150 | 320 | 65 | 28.0 |
NJ332 | 160 | 340 | 68 | 33.5 |
NJ334 | 170 | 360 | 72 | 38.6 |
NJ336 | 180 | 380 | 75 | 44.6 |
NJ340 | 200 | 420 | 80 | 58.1 |
